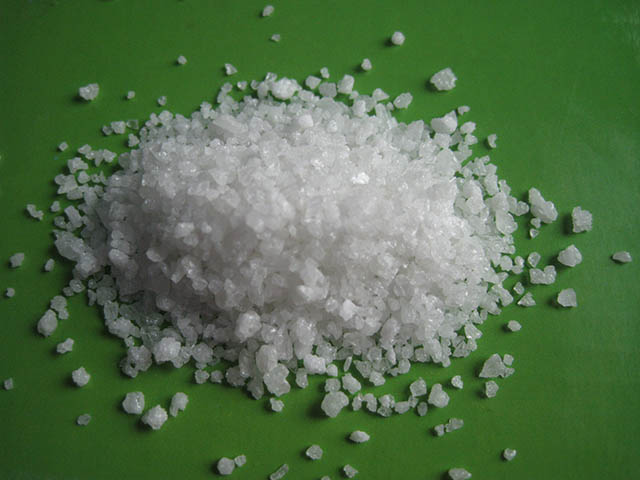

生产白刚玉的原料是氧化铝粉，也就是铝氧粉，对铝氧粉的要求主要是氧化铝和氧化钠的含量。因为白刚玉冶炼是铝氧粉熔融再结晶过程，如果铝氧粉中的氧化铝含量达不到规定的数值，制得的产品中氧化铝也将达不到所要求的含量，所以铝氧粉中的氧化铝含量必须控制在98.4%以上。




    铝氧粉中的氧化钠是导致高铝酸钠的根源。一个分子的Na2O3会消耗掉十一个分子的Al2O3，生成高铝酸钠（Na2O·11Al2O3），即1份质量的Na2O要消耗掉18.1份质量的Al2O3.若铝氧粉中含0.6%的Na2O就会使11.46%的刚玉块成为不合格产品，且给碎选带来较大的困难，所以白刚玉冶炼要严格控制铝氧粉的Na2O含量，较好Na2O＜0.3%。



    铝氧粉是氧化铝粉的通称，是矾土经化学提纯制成的工业产品。铝氧粉呈白色粉状，含Al2O3＞98%，熔点2000℃，也是电解铝和制造铬刚玉、镨钕刚玉的主要原料。我国制造白刚玉磨料都采用三级以上的铝氧粉，要求含Al2O3＞98.4%，Na2O≤0.6%，含水分尽可能减少（H2O≤0.5%），粒度尽可能大。



    在铝氧粉运输和冶炼过程中要防止其他杂质混入，否则会影响白刚玉的化学成分和色泽，降低产品的质量。此外，为了减少铝氧粉在熔炼过程中飞扬及稳定炉矿，要求铝氧粉的粒度尽可能大、水分尽量小。用砂粒状铝氧粉作白刚玉的原料更为适宜，可以减少飞扬损失，改善劳动条件，提高经济效益。
